    tutoriel réglage panier pour side velorex

    Partagez
    avatar
    niallof

    Masculin Messages : 290
    Date d'inscription : 02/01/2012
    Age : 50
    Localisation : orleans - 45

    tutoriel réglage panier pour side velorex

    Message  niallof le Lun 22 Avr 2013 - 22:04

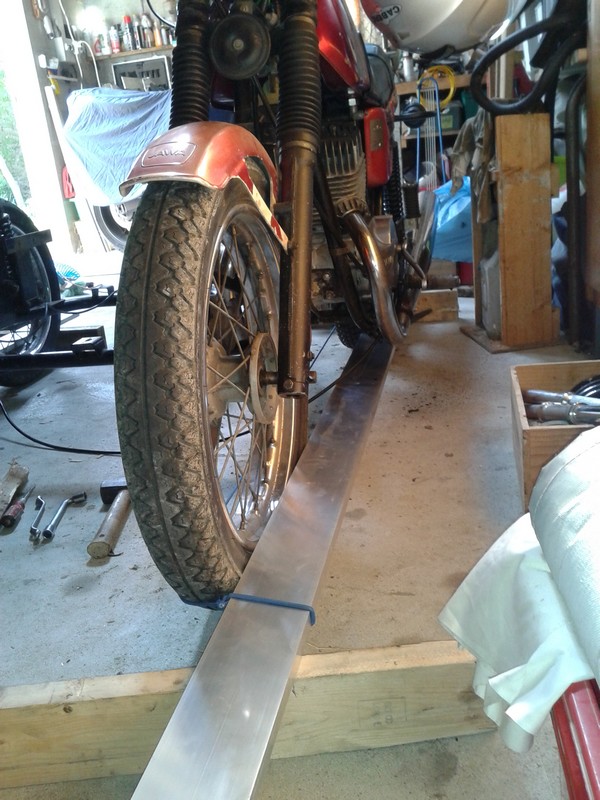

    pour vérifier les réglages du panier il faut se munir de deux règles de maçon ou a défaut de deux madriers posés sur des cales de 15 cm de haut environ. on installe la règle coté moto de manière à ce qu'elle touche chaque roue en deux points. j'ai utilisé un tendeur (ou sandow) pour maintenir la regle en place pendant que je m'occupe de l'autre coté et ensuite pour les mesures.




    on mesure ensuite le pincement, c'est à dire la différence de mesure entre la distance entre les règles à l'arrière puis à l'avant du side-car. cette différence doit être égale à 30 mm, ou en tout cas supérieure à 30 mm (la mesure prise à l'avant est plus courte que celle prise à l'arrière).







    pour le réglage de carrossage, il suffit de mettre un niveau à bulle sur le voile de la jante. il faut que la roue soit verticale side chargé

    si tout est ok, c'est fini!

    maintenant si une des mesure n'est pas bonne, il faut effectuer les réglages suivants


    le tirant avant est souvent récalcitrant

    Après une bonne aspersion de dégrippant préalable ou consécutive à un réchauffage au décapeur de l'emboiture. bien que ce ne soit indiqué sur l'image qui suit, on retire bien évidemment les deux écrous...


    je me souvient d'un montage de geuledebois avec force palan (fireball?). bien que voileux moi aussi, j'utilise aussi volontiers le levier. dans les deux cas il ne faut pas dépasser la zone élastique de l'acier du cadre...

    bon réglages et bonne route flower
    avatar
    geuledebois

    Masculin Messages : 928
    Date d'inscription : 19/04/2010
    Age : 75
    Localisation : Elsass bossue
    Emploi/loisirs : retraité, Voile, photo et surtout, balade en side...
    Humeur : directement liée au temps et à la santé

    Re: tutoriel réglage panier pour side velorex

    Message  geuledebois le Mar 29 Juil 2014 - 13:53

    salut, avec la disparition , il y a plusieur années, et le crash de disque dur,
    j'ai perdu le schéma coté de montage et je cherche la cote de l'axe de roue arriére à l'axe e la roue du panier
    avatar
    Daoud

    Masculin Messages : 34
    Date d'inscription : 17/03/2013
    Age : 79
    Localisation : Ariége
    Emploi/loisirs : retraité / Motos

    réglage du panier

    Message  Daoud le Mer 30 Juil 2014 - 11:02

    Bonjour a toi. Voila ce que vous cherchez, je pence.

    http://amicalemz.free.fr/SIDE_CAR.html

    Bonne route, Daoud.
    avatar
    geuledebois

    Masculin Messages : 928
    Date d'inscription : 19/04/2010
    Age : 75
    Localisation : Elsass bossue
    Emploi/loisirs : retraité, Voile, photo et surtout, balade en side...
    Humeur : directement liée au temps et à la santé

    Re: tutoriel réglage panier pour side velorex

    Message  geuledebois le Mer 30 Juil 2014 - 14:20

    merci Daoud
