    PowerDynamo : Quelques infos

    piegux
    piegux


    Messages : 184
    Date d'inscription : 29/03/2010
    Age : 73
    Localisation : La Rochelle

    PowerDynamo : Quelques infos Empty PowerDynamo : Quelques infos

    Message  piegux Sam 20 Nov 2010 - 11:06

    J'ai acheté les power Dynamo chez Kennedy (Dolo).
    Voici le modèle pour les 476 : http://kennedy.fr/mono_cylindre.htm
    On peut appeler Mr Kennedy (tél sur le site). Il est très sympa et compétent.
    On peut sûrement en trouver ailleurs, je n'ai pas cherché plus loin.
    J'ai installé ce système (allumage + alternateur) sur une 125-476 (les photos) et plus récemment sur ma 250 471.
    Les étapes :
    - Enlever stator et rotor dynamo de la queue du vilo (extracteur pour le rotor qui peut être acheté ou fabriqué).
    - Enlever le cablage électrique qui relie la dynamo au régulateur.
    - enlever le régulateur.
    - enlever la clavette (je l'ai conservée (en la limant pour la raccourcir) sur la 125 car lors du calage du nouvel allumage on peut déplacer latéralement le capteur) et supprimé sur la 250 car la position du capteur est fixe. Du coup pour régler l'avance il faut positionner le nouveau rotor à la bonne position sur la queue du vilo pour avoir 3mm av PMH comme avance. Le montage est conique donc pas de soucis après serrage du boulon de fixation du rotor).
    - Enlever la bobine et remplacer par la nouvelle.
    - Placement de la batterie 12V (plus volumineuse) sous la selle.
    - Placement du boitier électronique et du relais à l'ancien emplacement de la batterie.
    - Réaliser les branchements électriques conformément à ce qui est expliqué dans la doc.
    - Mettre le type de bougie qui correspond à cet équipement.
    - Passer tous les équipements électriques (pas très nombreux !) en 12 V (klaxon, centrale clignotant, ampoules ...). Pas de problème pour le diamètre des fils (en 12 V les fils sont plus petits).
    C'est assez simple à réaliser. ça a fonctionné au premier démarrage à chaque fois.
    Pour la 125 pas puissante ,cet équipement rend l'utilisation du moteur nettement plus agréable.
    Cordialement.

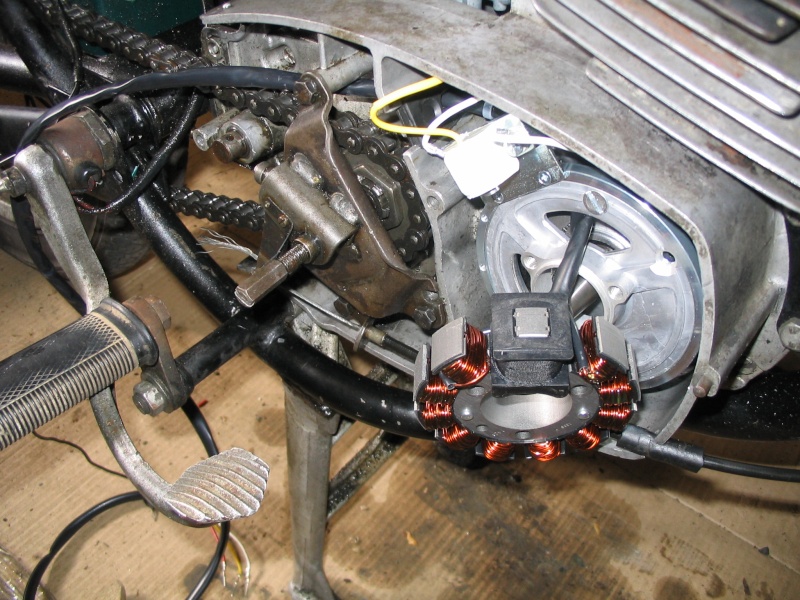

    Voici quelques photos.

    PowerDynamo : Quelques infos Img_8210

    PowerDynamo : Quelques infos Img_8211

    PowerDynamo : Quelques infos Img_8212

    PowerDynamo : Quelques infos Img_8213

    PowerDynamo : Quelques infos Img_8214

    PowerDynamo : Quelques infos Img_8215


    Dernière édition par piegux le Sam 20 Nov 2010 - 12:57, édité 1 fois
    franck
    franck


    Masculin Messages : 69
    Date d'inscription : 25/03/2010
    Age : 57
    Localisation : 92
    Humeur : Bonne, en général

    PowerDynamo : Quelques infos Empty Re: PowerDynamo : Quelques infos

    Message  franck Sam 20 Nov 2010 - 11:45

    Bravo pour ton reportage et ton retour d'expérience.

    Essayes de mieux planquer ta bobine du monde extérieur, les bobines et leurs hautes tensions n'aiment pas l'humidité.
    piegux
    piegux


    Messages : 184
    Date d'inscription : 29/03/2010
    Age : 73
    Localisation : La Rochelle

    PowerDynamo : Quelques infos Empty Re: PowerDynamo : Quelques infos

    Message  piegux Sam 20 Nov 2010 - 12:53

    franck a écrit:Bravo pour ton reportage et ton retour d'expérience.

    Essayes de mieux planquer ta bobine du monde extérieur, les bobines et leurs hautes tensions n'aiment pas l'humidité.
    Merci. Pas de soucis pour le positionnement de la bobine. Elle est protégée de l'humidité par le creux du réservoir, les tubes du cadre et le haut moteur (avec en plus l'effet calorifique produit par le fonctionnement du moteur). je n'ai jamais eu de soucis d'humidité avec ces bobines.
    Cordialement.
    piegux
    piegux


    Messages : 184
    Date d'inscription : 29/03/2010
    Age : 73
    Localisation : La Rochelle

    PowerDynamo : Quelques infos Empty Re: PowerDynamo : Quelques infos

    Message  piegux Sam 20 Nov 2010 - 14:17

    Quelques photos du montage sur la 250-471.
    Cordialement.

    PowerDynamo : Quelques infos Img_8712

    PowerDynamo : Quelques infos Img_8715

    PowerDynamo : Quelques infos Img_8716
    geuledebois
    geuledebois


    Masculin Messages : 928
    Date d'inscription : 19/04/2010
    Age : 81
    Localisation : Elsass bossue
    Emploi/loisirs : retraité, Voile, photo et surtout, balade en side...
    Humeur : directement liée au temps et à la santé

    PowerDynamo : Quelques infos Empty Re: PowerDynamo : Quelques infos

    Message  geuledebois Sam 27 Nov 2010 - 10:30

    petite question metaphysique: dans quel sens monter le regulateur pour qu'il refroidisse le mieux horizontal ou vertical? moi, j'ai monté le mien vertical pour que ,lorsque je roule les ailettes se trouve dans le flux d'air...
    piegux
    piegux


    Messages : 184
    Date d'inscription : 29/03/2010
    Age : 73
    Localisation : La Rochelle

    PowerDynamo : Quelques infos Empty Re: PowerDynamo : Quelques infos

    Message  piegux Sam 27 Nov 2010 - 11:11

    geuledebois a écrit:petite question metaphysique: dans quel sens monter le regulateur pour qu'il refroidisse le mieux horizontal ou vertical? moi, j'ai monté le mien vertical pour que ,lorsque je roule les ailettes se trouve dans le flux d'air...
    Je ne pense pas que cela est une grande importance. Le mien est même enfermé dans le carter. je pense qu'il est nervuré pour augmenter la surface d'échange.Je vais peut être faire un petit évent discret pour favoriser la circulation de l'air.
    Cordialement.
    franck
    franck


    Masculin Messages : 69
    Date d'inscription : 25/03/2010
    Age : 57
    Localisation : 92
    Humeur : Bonne, en général

    PowerDynamo : Quelques infos Empty Re: PowerDynamo : Quelques infos

    Message  franck Sam 27 Nov 2010 - 21:09

    Les ailettes dans le sens du flux = nickel (c'est la que tu arraches le plus de calorie) la convection naturelle est améliorée d'un facteur 3 minimum
